----体験談掲載しました。----
PDFをダウンロードして参考にしてください。

ワイヤー交換　体験談　　提供　JA2MOG 様　PDF

下記にも記事を掲載してあります。
注意して作業をお願いします。
交換作業中、不明な点がございましたら遠慮なくご連絡ください。

交換部品

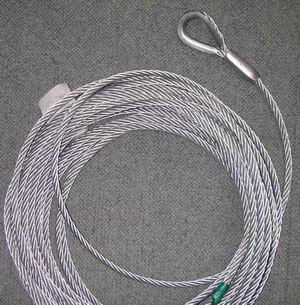

CRANK・鉄人シリーズ用の強度ＵＰワイヤーです。 従来の６mmワイヤーの破断荷重は、１．８ｔｏｎ BIGシリーズから使用の、屈曲柔軟性の高いスチールワイヤー(メッキ付き)は、３．２ｔｏｎ ３．２　÷　１．８=　１．７７倍　になります。 従来のウインチワイヤーを８ｍｍワイヤーに変更することによって 　　　　　　　強度・安全率共、１．７７倍　アップします。 アンテナ重量がおおいかな? と心配の方は是非交換することをお勧めします。 大きな効果が得られます。 ==注意== 従来の６ｍｍワイヤーと同仕様の８ｍｍワイヤーを使用すると、素線切れの症状をすぐおこしますので、絶対に使用しないでください。 ワイヤー径が変わりますので、専用滑車への変更が必要です。

価格は、ＣＲＡＮＫ･鉄人シリーズ　ユーザー専用ページの価格表をご覧下さい。

051220

定期的な点検の実施と、早めの消耗部品交換をお勧めします。 消耗部品の定期点検と交換時期は下記を参考にして下さい。 点検項目 点検内容 交換の目安 ウインチ ワイヤー ワイヤーにひげのようなものがでていないか（素線の断線） サビがでていないか（腐食） 痩せていないか（ワイヤーの太さ） キンクがないか。 素線の断線、キンク、腐食のあるものは、交換が必要です。 ワイヤー直径の減少が７％を越えるものは、交換が必要です。 年２回程度、グリスを塗布 滑車 異音がでていないか（昇降時） 回転するとき滑車が蛇行していないか ワイヤーとの接触面が減っていないか 滑車が著しく磨耗した場合は、交換が必要です。 異音、蛇行が見られるときは、交換が必要です。 年２回程度、ワイヤーの接触面にグリスを塗布 ウォームギヤ 上昇降下時の電流値測定 オイルの量 オイルの汚れ オイル漏れ オイル量が正常値で、汚れもなく、オイル漏れ等も見受けられず、アンテナ搭載重量も変らないのに昇降時の電流値が高い場合は、交換が必要です。 オイル漏れがある場合は、交換が必要です。 随時オイルの補充 汚れがひどい場合は交換 ガイドローラー 昇降時にスムーズに回転しているか。 回転しない場合は、交換が必要です。 ボルト類 緩みがないか。 緩みがあれば、増し締め。

強度ＵＰワイヤー・滑車の交換作業　記事1 　　提供　ＪＨ3ＪＭＴ様 強度ｱｯﾌﾟﾜｲﾔｰ・滑車交換について、記事をいただきました。 是非参考にしてください。 060104
